當前位置：樹信首頁 > 產品中心 > 運動類產品
> PLC-Based運動控制器

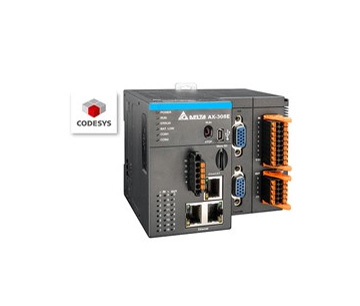

> 臺達AX-3系列運動控制型CPU
PRODUCT
產品介紹
產品介紹
8軸EtherCAT運動控制器，最小同步時間可達2 ms
采用符合國際IEC 61131規范的CODESYS集成開發軟件平臺，整合相關設備自動化需求
支持現有AS I/O模塊，降低用戶的額外配置成本，及完成彈性的擴充性
內置Ethernet * 2 / RS-485 / RS-232編碼器等多種接口，同時連接更多裝置
集成開發環境：同一平臺可進行配置運動軸，提供各種運動控制規劃工具，包含 PLCopen MC 標準功能塊、E-CAM 編輯器和定位規劃，圖表工具等
支持 IEC 61131-3 的國際編輯語言 (FBD、LD、ST、SFC、CFC)，滿足各種開發方式
支持 OPC UA (Server)，無需另購 OPC UA gateway連接信息管理系統
運動控制網絡：
- AX-308E：EtherCAT (100 Mbps)
同步軸數/時間：最多控制16軸 (實軸+虛軸+脈沖軸)
- 8軸 / 2 ms，最多8實軸 (EtherCAT)
- 最多4脈沖軸
電子凸輪功能:
- 凸輪表數量：80
- 單一凸輪表最大點數：256點
程序/性能:
- 程序容量：8 MB / 變量容量 (停電保持)：768 kbps / 變量容量 (無停電保持)：16 MB
- LD指令運行時間：5 ns / 算數指令 (LREAL數據類型)：36 ns
通訊接口:
- 編程/串行通訊口：Mini USB(2.0) / RS 232 / RS 485各1組
- 2組Ethernet通訊口，支持Modbus TCP(Server + Client = 32) 及EtherNet/IP (Scanner/Adapter)，Scanner可連接最多 8個Adapter
I/O界面:
- -內置2個增量型編碼器接口和1個SSI絕對型編碼器接口
- 主機內置6組高速計數器 (200 kHz) ，4組脈沖輸出 (200 kHz)
- 最大I/O擴充點數：輸入 8,192 bytes / 輸出 8,192 bytes
- 最大擴充模塊：共32臺 (模擬：16臺)
內置Micro SD卡槽 內置RTC功能 (需自行安裝市售CR1620 3V電池)
